보도용/인도용 그레이팅
| 보도용/인도용 | 모델명 | 두께 | 내하중시험 | 비고 | |
|---|---|---|---|---|---|
| 기준 | 결과 | ||||
| CNB GRATING | ALUCO-CNB | 25T | 11.1kN | 11.4kN | 벤처나라 등록제품 25927727~25927738 |
| NB GRATING | ALUCO-NB | 25T | 11.1kN | 18.7kN | 벤처나라 등록제품 25927727~25927738 |
| DNB GRATING | ALUCO-DNB | 25T | 11.1kN | 22.1kN | 벤처나라 등록제품 25927739~25927750 |
| BAR GRATING | ALUCO-BG3** | 30T | 11.1kN | 21.8kN | 벤처나라 등록제품 23825383~23825404, 23825413~23825414 |
| DECK GRATING | ALUCO-DG**P | 25T | 11.1kN | 24.7kN | - |
CNB BAR GRATING
CNB,NB,DNB는 그레이팅이지만 데크로도 사용가능
CNB GAP5 사이즈별
CNB 데크 500 x 1000
CNB 배수로 시공 가로형
CNB 장선시공
CNB
하부 알루미늄 각관변경 및 수량을 늘리면 차도용으로 사용됨
| 제품코드 | 도장유무 | 사용처 |
|---|---|---|
| ALUCO-CNB | 무도장 | 배수로 덮개 |
| 폭(W) | 두께(T) | 길이(L) |
|---|---|---|
| 150mm~ | 25T~ | ~4000mm |
- 컬러커버를 통해 색상연출이 가능한 조립식 무용접 그레이팅
- 배수GAP 0~25mm 선택 가능
- 마감재 및 기타자재, 장선 별도
NB BAR GRATING
CNB,NB,DNB는 그레이팅이지만 데크로도 사용가능
NB 기본형 GAP5 사이즈별
NB 논슬립 부착형(검정)
NB 배수로 논슬립 부착(회색)
NB 사이즈 500 x 1000
NB (인도용)
| 제품코드 | 도장유무 | 사용처 |
|---|---|---|
| ALUCO-NB | 무도장 | 배수로 덮개 |
| 폭(W) | 두께(T) | 길이(L) |
|---|---|---|
| 150mm~ | 15T~ | ~4000mm |
- 미끄럼저항을 높힌 조립식 무용접 그레이팅으로 기본형과 논슬립테이프 부착형 으로 구분
- 기본형은 논슬립테이프 미적용, 논슬립테이프 부착은 선택가능
- 배수GAP 0~25mm 선택 가능
- 마감재 및 기타자재, 장선 별도

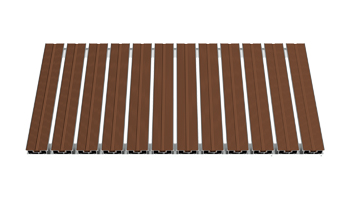

DNB BAR GRATING
CNB,NB,DNB는 그레이팅이지만 데크로도 사용가능

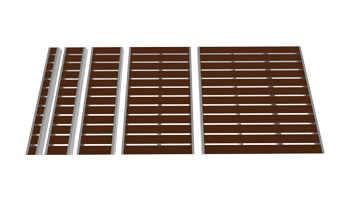

DNB GAP9 사이즈별(ㄷ자 마감재)

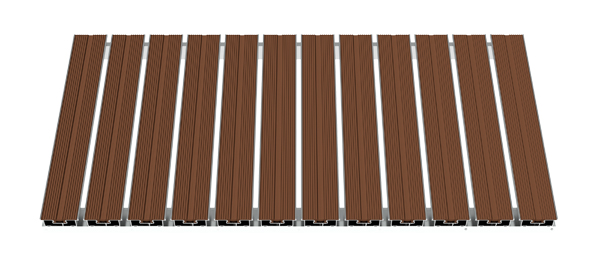

DNB 데크

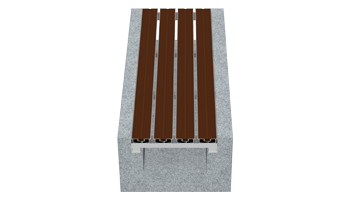

DNB 배수로 시공

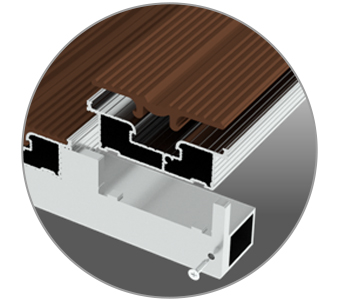

DNB 조립
DNB
하부 알루미늄 각관변경 및 수량을 늘리면 차도용으로 사용됨
| 제품코드 | 도장유무 | 사용처 |
|---|---|---|
| ALUCO-DNB | 무도장 | 배수로 덮개 |
| 폭(W) | 두께(T) | 길이(L) |
|---|---|---|
| 150mm~ | 25T~ | ~4000mm |

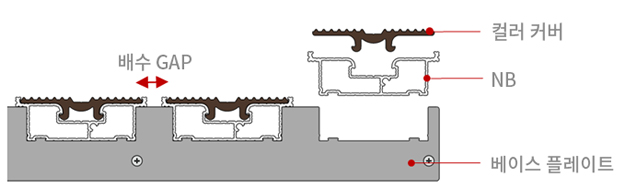

- 논슬립 커버 적용으로 다양한 색상연출 및 미끄럼방지가 가능한 조립식 무용접 그레이팅
- 배수GAP 0~25mm 선택 가능
- 기본색상은 밤색 (기타색상은 문의바랍니다.)
- 마감재 및 기타자재, 장선 별도
BAR GRATING (A타입, B타입)
A-Type (30T)
B-Type (30T)
BAR GRATING (A타입, B타입)
30T(인도용,보도용)
| 제품코드 | 도장유무 | 사용처 |
|---|---|---|
| ALUCO-CNB | 무도장 | 배수로 덮개 |
| 폭(W) | 두께(T) | 길이(L) |
|---|---|---|
| 150 ~ 1,000mm | 30T | 1,000m |
- GAP 25mm, 33mm 타입으로 하부가 보이는 무용접 그레이팅
- 마감재 및 기타자재, 장선 별도
- 벤처나라 등록제품
알루미늄 바 그레이팅 특징
- 알루미늄 재질이라 녹슬지 않고 부식에 강합니다.
- 중량이 가벼워 작업성이 매우 좋습니다.
- 알루미늄 바 그레이팅은 친환경적입니다.
- 원하는 형태(라운드)로 주문제작 가능합니다.
알루미늄 바 그레이팅 조립순서
알루미늄 바 그레이팅 고정방법
알루미늄 바 그레이팅 논슬립 타입으로 변경가능

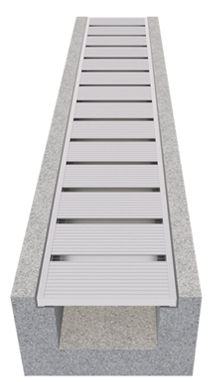

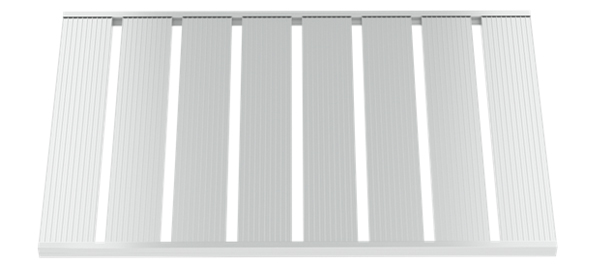

DECK GRATING

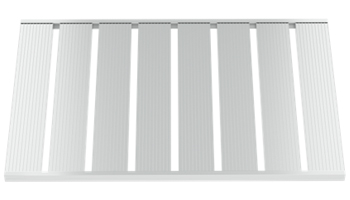

데크그레이팅 (일반) : GAP 10~25MM

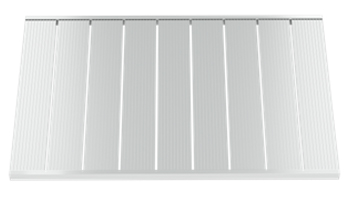

데크그레이팅 (안전) : GAP 5MM

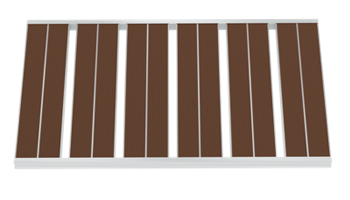

멀티데크그레이팅 (일반/안전) : GAP 5~25MM
DECK GRATING
| 제품코드 | 도장유무 | 사용처 |
|---|---|---|
| ALUCO-CNB | 무도장 | 배수로 덮개 |
| 폭(W) | 두께(T) | 길이(L) |
|---|---|---|
| 150mm ~ | 25T ~ | ~ 4,000m |
- 배수 GAP을 조정 할 수 있는 무용접 그레이팅
- 마감재 및 기타자재, 장선 별도
