알루미늄 제품 장점
제품 개요
(주)알유케이 친환경 알루미늄 GRATING / DECK 제품은 노르웨이 표준협회 NORSOK의 M-003, Structural Design을 기준으로 인장강도 115mpa, 하중400kg/m2, 처짐 L/200과 국내법규 SPS KMIC 007 2014 (한국금속 공업 협동조합)의 설계하중 인도용 T2, 차도용 T14, 고하중 T20의 권고사항을 만족하였습니다.
또한 화재 및 안전사고에 관하여 해외 NMA와 USCG를 적용하였습니다.
또한 화재 및 안전사고에 관하여 해외 NMA와 USCG를 적용하였습니다.
| 재질 | 인장강도 | 항복강도 | 연신률 | 미끄럼저항 | 내하중성 TEST |
|---|---|---|---|---|---|
| 6063-T5/T6 | 158/244 N/Mm | 114/214 N/mm2 | 15/14% | 0.53 | T2,T14,T20 TEST 완료 |
재질
- Marine Aluminium Alloy (A 6063-T5/T6)는 고강도의 친환경 소재로써 가볍고 미관이 수려하며 대기중의 산소와 결합하여 자연적으로 표면에 산화피막(AL203)이 형성되어 부식을 방지하며, 특히 염분, 석유제품과 유황, 황산, 초산, 기타 화학성분에 강한 장점이 있습니다.
- 재질에 대한 기준은 NORSOK의 M-121 Aluminium Material과 국내 법규 KS D 6759 Aluminium Alloy 6063-T5/T6을 만족하였습니다.
인증시험
- 강도는 한국 KTR에서 진행한 SPS-KMIC-007-2014-2014(준용) 기준으로 T2,T14,T20 내하중 시험 완료
-
KOLAS 인증 :
인장강도 KS B 0802 : 2003(12B호시험편) 244N/mm² 인증
항복강도 KS B 0802 : 2003(12B호시험편) 214N/mm² 인증
연신율 KS B 0802 : 2003(12B호시험편) 14% 인증 - 미끄럼 저항성 및 최대 굴곡하중 TEST 완료 (KS F 3230 : 2013 기준으로 TEST)
알루미늄 데크&그레이팅
알루미늄 Deck & Grating
부식에 강하고 가벼움
고강도 합금 (A 6063-T5/T6)재질로 다양한 적용이 가능하며, 스틸무게 1/4이상, 합성목재 1/3이상 가볍습니다.
조립식 제조 공법
용접이 필요 없는 최적설계로 경량화와 생산성, 품질 향상 되었습니다.
화학물질에 강함
염분,석유계통,황산,초산 및 유황 등의 화학물질에 강합니다.
자재비 절감
제작설치시 장선 간격이 넓어지므로 자재비 절감이 되며, 수정이 용이합니다.
타제품 비교 Table(Steel, Aluminium, FRP, SUS)
(주)알유케이에서 생산하고 있는 알루미늄 제품은 STEEL 제품의 용접, 아연도금등에서 발생되는 환경저해 요인이 없으며, STEEL 강도와 동일하며 무게는 1/4(25%), 시공이 편리하고 모든 조립이 무용접으로 손쉽게 조립 할 수 있는 장점이 있습니다. (비교 기준 : L1000xB1000xH30, 인도용)
| 순번 | 항목 | 스틸 | 알루미늄 | FRP | SUS316 | 비고 |
|---|---|---|---|---|---|---|
| 1 | 재질 | SS400 | A6063-T5/T6 | 유리섬유 | SUS316 | 고강도 합금 |
| 2 | 중량 | 38.1kg/m2 (100%) | 9.5kg/m2 (25%) | 19.5kg/m2 (51%) | 38.1kg/m2 (100%) | abt 25% |
| 3 | 강도 | 500kg/m2 | 500kg/m2 | 500kg/m2 | 500kg/m2 | 최적설계 |
| 4 | 방식 | 도금 | 자연 산화피막 | 합성수지 | X | 산화피막(보호막) |
| 5 | 공법 | 용접/도금 | 단순조립 | 몰드(유리섬유) | 용접 | |
| 6 | 납기 | 30일 | 5일 | 30일 | 30일 | 긴급물량(24시간) |
| 7 | 수정 | 5시간 (절단기, 용접기, 도금) | 30분 (스패너, 그라인더) | 수정작업 난해 | 5시간 (절단기, 용접기) | 수정작업 용이 |
| 8 | 폐기처리 | 고철처리 | 재활용 | 폐기물 처리 | 재활용 |
알루미늄데크와 일반데크의 차이
알루미늄 데크는 반영구적으로 내구성이 뛰어나고, 100% 재활용 가능한 친환경 소재로서 변형이 없고, 유지관리가 필요 없습니다. 미끄럼저항과 최대 굴곡하중 기준을 2배 이상 초과하는 고강도 소재로 스틸과 동일한 강도를 보유하고 있으며, 산불이나 화재에 강하며, 해안 염분에 강합니다.
설치 비교 : 1M X 6M 설치 비교(6m2)
| 합성 데크 / 방부목 / 천연목재 / 세라믹데크 |
|---|
| 50mm x 50mm 스틸 각관 개수 : 6M 23본 소요됨 |
| 체결용 볼트 피스 개수 : 1280EA 필요 |
| 완료 후 폐기물 처리 필수 |
| 합성데크 무게 : 대략 7kg(1m) x 6m x 40본 = 1680kg |
| 알루미늄 데크 |
|---|
| 50mm x 50mm 스틸 각관 개수 : 6M 16본 소요됨 |
| 체결용 볼트 피스 개수 : 400EA 필요 |
| 완료 후 폐기물 처리 없음 / 폐기물 비용 환원 |
| 알루미늄데크 무게 : 1.8kg(1m) x 6m x 40본 = 432kg |
DECK 시공 비교 (ex. 2mx6m 설치구간 150 x 25T 혁신제품 적용)
| 알루미늄 DECK 모듈화 시공 | 방부목 및 합성데크 시공 | |
|---|---|---|
| 데크 시공 이미지 |
2mx2m 모듈화 데크 3set 시공 |
데크 하나씩 운반하여 반복시공 |

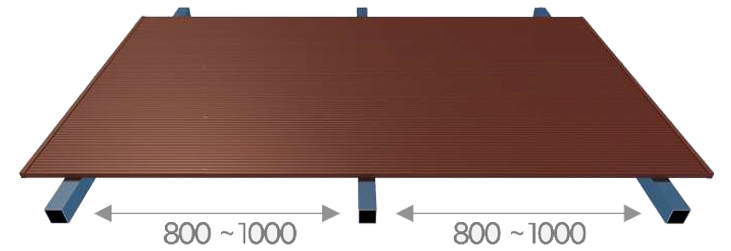

| 장선간격 | 800mm | 400mm |
| 장선 자재수량 |
6m 3본 50x50x2.3T 이상 아연도금 각관 사용 |
6m 6본 |
| 체결용 볼트 | 160개 #8, #14 사용 |
480개 #8 사용 |
| 무게 | 1 set [2kg(1m) x 2 x 13본 = 52kg] 52kg x 3set = 156kg |
7kg(1m) x 2m x 40본 = 560kg |
| 인력투입 |  |
 |
| 데크 설치시간 | 약 2~3시간 | 2~3일 |
| 폐기물 | 폐기물 처리 없이 재활용 가능 / 폐기물 비용 환원 | 폐기물 처리 필수 |
기존 제품과의 차별성 - 합성 데크 및 방부목 데크
| 구분 | 알유케이 알루미늄 무도장 논슬립 데크 |
합성 데크 | 방부목 데크 |
|---|---|---|---|
| 내구성 | 알루미늄 : 20~30년 데크커버 : 5년~8년 |
8~10년 | 5~8년 |
| 친환경성 | 알루미늄 90%이상 재활용 특수 데크커버 재활용 |
폐기물처리 상당한 폐기물 처리 비용 발생 |
폐기물처리 상당한 폐기물 처리 비용 발생 |
| 변형 | 없음 | 뒤틀림, 탈색 | 갈라짐, 부식 |
| 유지관리 | 데크커버 교체 | 재시공 | 주기적 관리필요 및 데크 교체 |
| 시공 시 장선 간격 | 800mm 시공비 절감 | 400mm | 400mm |
| 모듈화 공법 적용 | 모듈화 제작 공법 적용 | 모듈화 공법 불가 | 모듈화 공법 불가 |
| 미끄럼 저항 기준 : 0.4 |
0.7 / 0.73 | 0.4 ~ 0.6 | 0.4 ~ 0.5 |
| 최대굴곡하중 기준 : 3400 |
11390 | 4000~4700 | 3400~4200 |
| 내하중 기준 : 11.1 |
27.9 | 측정 불가 | 측정 불가 |
| 제품사진 |  |
 |
 |
기존 제품과의 차별성 - 알루미늄 데크
| 구분 | 알유케이 | W사 | HG사 | HN사 |
|---|---|---|---|---|
| 도장 여부 | 무도장 | 도장 (불소수지) | 도장 (분체) | 도장 (분체) |
| 장선결합 피스볼트 | #8~#14 | #8 | #8 | #8 |
| 이중결합 체결구조 | 있음 | 없음 | 없음 | 없음 |
| 정선간격 | 800mm | 400mm | 400mm | 400mm |
| 모듈화 제작가능 여부 | 모듈화 제작 공법 적용 | 모듈화 공법 불가 | 모듈화 공법 불가 | 모듈화 공법 불가 |
| 넘어짐 사고 발생 위험 | 특수 데크커버로 위험률 최소 | 알루미늄 표면으로 위험률 높음 | 알루미늄 표면으로 위험률 높음 | 알루미늄 표면으로 위험률 높음 |
| 유지 보수 | 데크커버만 교체 | 전체 도장 제거 불소도장으로 재도장 불가 |
전체 도장 제거 불소도장으로 재도장 불가 |
전체 도장 제거 불소도장으로 재도장 불가 |
| 제품사진 |  |
 |
 |
 |
알루미늄 그레이팅 과 일반 그레이팅 의 차이
| 스틸그레이팅 | FRP 그레이팅 | 알루미늄 그레이팅 | ||
|---|---|---|---|---|
| 재질 | 탄소강(용융아연도금) | 섬유강화플라스틱 | A6063-T5 알루미늄 | |
| 무게 ( 1m x 1m ) | 약 35~40kg | 약 10~14kg | 약 10~14 kg | |
| 설치성 | 무거워 인건비 상승 | 가벼워 단독 설치 가능 | 경량 구조로 설치 용이 | |
| 친환경성 | 도금 시 환경오염 발생 | 재활용 어려움, VOC발생 가능성 | 재활용 가능 (탄소중립 적합) | |
| 유지보수 | 녹 발생으로 주기적 보수 필요 | UV에 의한 변색/부식, 약한 강도 | 녹 발생없음, 커버 교체만으로 가능 | |
| 주요 문제점 | 녹,재도장 불편,중량,미끄럼 | 절단시 분진, 가공 어려움 | 표면 스크래치, 미끄럼 주의 | 논슬립 커버 , 논슬립테이프 적용된 알루미늄 그레이팅 개발 완료 |
| 개선사항 | 아연층 내구성 강화, 녹방지 코팅 | UV안정제 첨가, 고강도 수지개발 | 표면 미끄럼 방지 처리 강화필요 | |
융복합덱 비교표
| 구분 | 주식회사 알유케이 | S사 | E사 | H사 | SO사 | I사 | AT사 |
|---|---|---|---|---|---|---|---|
| 이미지 |  |
 |
 |
 |
 |
 |
 |
| 재질 | 금속(A6063-T5) | 금속(A6063-T5) | 천연목재(말라스) | 천연목재(말라스) | 천연목재(꾸메아) | 천연목재(꾸메아) | 천연목재(멀바우) |
| 규격(단위:mm) | 1000x1000x75 | 1000x1000x70 | 1000x2000x21 | 1000x1000x74 | 1000x1000x71 | 1500x2500x71 | 1000x1000x71 |
| 인증 | 혁신제품 | 우수조달 성능인증 |
우수조달 성능인증 환경표지 녹색기술 KS인증 |
우수조달 | 우수조달 | 우수조달 | 우수조달 |
| 납품조건(기한) | 현장설치도(21일~8주) | 현장설치도(60일) | 현장설치도(180일) | 현장설치도(180일) | 현장설치도(90일) | 현장설치도(180일) | 현장설치도(180일) |
| 유지보수 | 특수 데크커버만 교체 | 전체 재도장 | 신규설치 | 신규설치 | 신규설치 | 신규설치 | 신규설치 |
