차도용/중하중/고하중 그레이팅

차도용/중하중/고하중 모델명 두께 내하중시험 비고
기준 결과
차도용 BAR GRATING ALUCO-BG5** 50T 78.4kN 95kN 벤처나라 등록제품
23825383~23825404,
23825413~23825414
차도용/중하중/고하중 CNB GRATING ALUCO-CNB 50T 112kN 134kN 벤처나라 등록제품
25927739~25927750
차도용/중하중/고하중 DUO GRATING ALUCO-DUO** 50T 112kN 133kN 벤처나라 등록제품
23828322~23828344,
23825445

CNB BAR GRATING

CNB,NB,DNB는 그레이팅이지만 데크로도 사용가능

CNB GAP5 사이즈별
CNB 데크 500 x 1000
CNB 배수로 시공 가로형
CNB 장선시공
CNB (차도용)
하부 알루미늄 각관변경 및 수량을 늘리면 차도용으로 사용됨
제품코드 도장유무 사용처
ALUCO-CNB 무도장 배수로 덮개
폭(W) 두께(T) 길이(L)
150mm~ 50T~ ~4000mm
  • 컬러커버를 통해 색상연출이 가능한 조립식 무용접 그레이팅
  • 배수GAP 0~25mm 선택 가능
  • 마감재 및 기타자재, 장선 별도

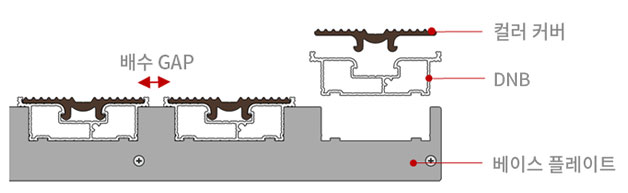

DNB BAR GRATING

CNB,NB,DNB는 그레이팅이지만 데크로도 사용가능

DNB GAP9 사이즈별(ㄷ자 마감재)
DNB 데크
DNB 배수로 시공
DNB 조립
DNB (차도용)
하부 알루미늄 각관변경 및 수량을 늘리면 차도용으로 사용됨
제품코드 도장유무 사용처
ALUCO-DNB 무도장 배수로 덮개
폭(W) 두께(T) 길이(L)
150mm~ 50T~ ~4000mm
  • 논슬립 커버 적용으로 다양한 색상연출 및 미끄럼방지가 가능한 조립식 무용접 그레이팅
  • 배수GAP 0~25mm 선택 가능
  • 기본색상은 밤색 (기타색상은 문의바랍니다.)
  • 마감재 및 기타자재, 장선 별도

BAR GRATING (A타입, B타입)

A-Type (50T)
B-Type (50T)
BAR GRATING (A타입, B타입)
50T(차도용)
제품코드 도장유무 사용처
ALUCO-CNB 무도장 배수로 덮개
폭(W) 두께(T) 길이(L)
150 ~ 1,000mm 50T 1,000m
  • GAP 25mm, 33mm 타입으로 하부가 보이는 무용접 그레이팅
  • 마감재 및 기타자재, 장선 별도
  • 벤처나라 등록제품
알루미늄 바 그레이팅 특징
  • 알루미늄 재질이라 녹슬지 않고 부식에 강합니다.
  • 중량이 가벼워 작업성이 매우 좋습니다.
  • 알루미늄 바 그레이팅은 친환경적입니다.
  • 원하는 형태(라운드)로 주문제작 가능합니다.
알루미늄 바 그레이팅 조립순서
그레이팅 I 바 홀에 베어링바 삽입
베어링바 90도 회전 하여 고정 (무용접)
ㄷ자 마감재 조립
알루미늄 바 그레이팅 고정방법
알루미늄 바 그레이팅 논슬립 타입으로 변경가능
바그레이팅 배수로 덮개 설치 이미지

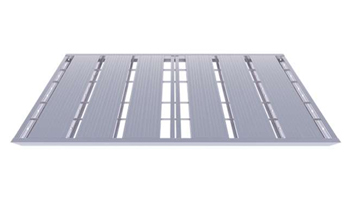

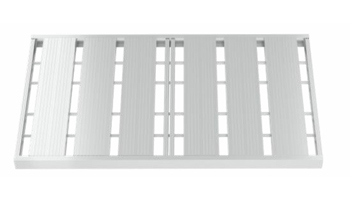

DUO GRATING

DUO GRATING - 115MM
DUO GRATING - 115MM
DUO GRATING - 99MM
DUO GRATING - 99MM

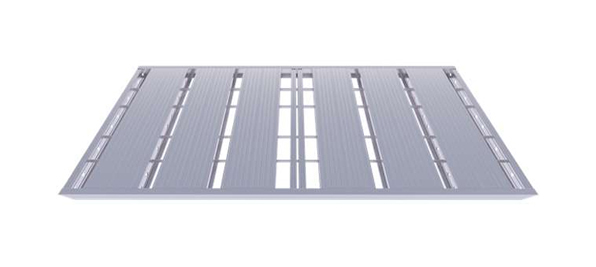

DUO GRATING
제품코드 도장유무 사용처
ALUCO-DUO*** N/P 무도장 중,고하중용, 보행로, 해안로
폭(W) 두께(T) 길이(L)
150mm ~ 1,000mm 50T ~1000mm
  • 중하중용무용접그레이팅
  • 배수GAP : 25 / 33mm
  • DUO GRATING : 99 / 115 mm (2가지타입)
